Le dino rigolo lumineux

Je travaille sur un petit prototype de veilleuse autonome, basée sur le dino rigolo trouvé sur Thingiverse:

Dino rigolo
Dino rigolo

Mon idée est de l’évider et d’y intégrer un dispositif avec des LEDs ultraviolettes, un peu à l’image du projet de bonhomme de neige réalisé l’hiver passé. La différence est que le dino est imprimé avec du filament phosphorescent.

J’ai commandé en Chine du filament phosphorescent vert. Il est malheureusement peu translucide et peu phosphorescent (sauf si on « charge » la lumière sur une puissante source halogène). Mais j’ai vu qu’il existait du filament laiteux phosphorescent, un peu à l’image des étoiles de plastique autocollantes que l’on peut acheter dans le commerce. L’avantage de mon filament vert est sa couleur fluo amusante.

J’ai commencé par importer le fichier STL du dino dans Sketchup Make 2014, puis ai créé une cavité pour y loger mon dispositif lumineux. Je n’ai pas oublié de créer un passage pour les câbles.

Importation dans Sketchup
Importation dans Sketchup
La cavité et le passage des câbles
La cavité et le passage des câbles
Vue de la cavité
Vue de la cavité

L’imprimante K8200 permet d’imprimer des objets de 20x20x20cm. J’ai pris une marge de sécurité et ai redimensionné le dinosaure pour qu’il fasse environ 17 cm de long. Sachant que j’ai des frottements aux extrémités de l’axe Y, je l’ai orienté en longueur sur l’axe X. L’impression a pris un peu plus de 9 heures.

DSC01137

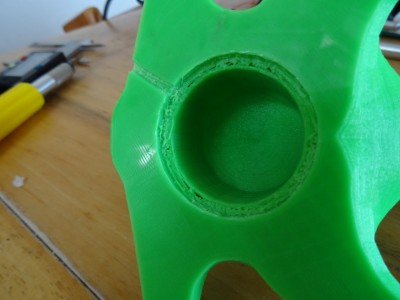

Cavité et passage de câbles

J’ai ensuite réalisé le montage avec 3 LEDs UV et trois résistances de 220Ω sur une mini-breadboard:

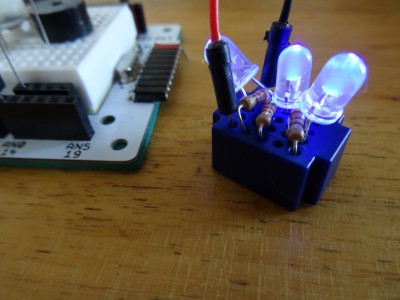

Test du montage
Test du montage

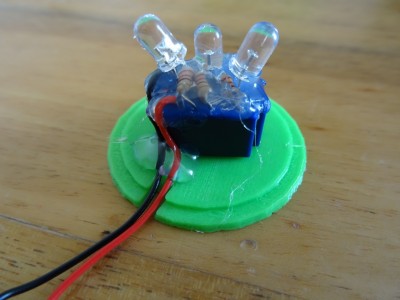

Le montage est collé sur un couvercle imprimé aux bonnes dimensions. J’utilise sans vergogne le pistolet à colle chaude pour maintenir en place les différents composants électroniques.

DSC01134

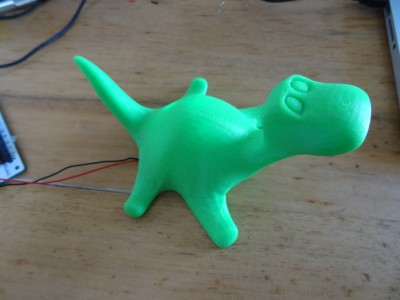

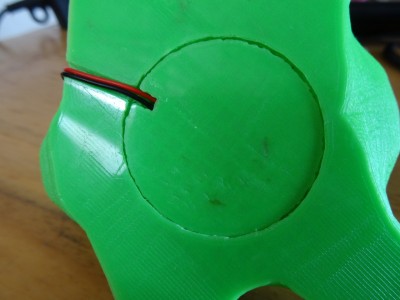

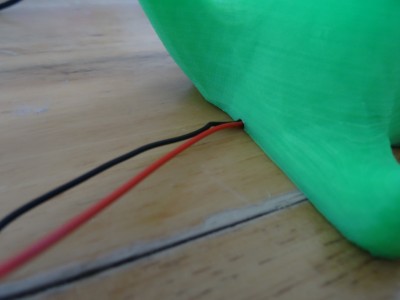

Il suffit enfin de coller le couvercle sous le dino et de relier les câbles à un boîtier d’alimentation 4.5V avec 3 piles AA.

DSC01140

DSC01141

DSC01142
