Nouveau projet imprimante 3D: T800

Episode 1: présentation du projet

J’ai commandé une nouvelle imprimante 3D Velleman K8200; mais cette fois pour moi. Je vais en faire un modèle sur mesure, lourdement modifié; bienvenue dans le projet T800!

Si cette imprimante est un bon kit de base, elle souffre néanmoins de nombreux défauts, pièces mal conçues et problèmes. La première imprimante K8200 que j’ai construite pour l’école a déjà été fortement modifiée et améliorée; au point d’arriver à réaliser des impressions tout à fait correctes.

La K8200 de l'école, dans son état actuel
La K8200 de l’école, dans son état actuel

La K8200 possède quelques avantages non négligeables. Ainsi, la stabilité de son châssis et sa structure en font une imprimante qui se laisse facilement modifier. Le fait qu’elle soit en licence open source et qu’elle possède une grande communauté font qu’il y a des centaines d’exemples de modifications à disposition.

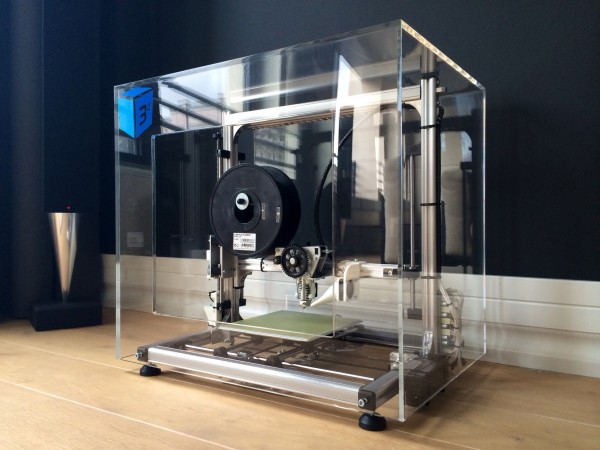

Pour ma part, je vais me baser sur ce modèle:


2iub4tw

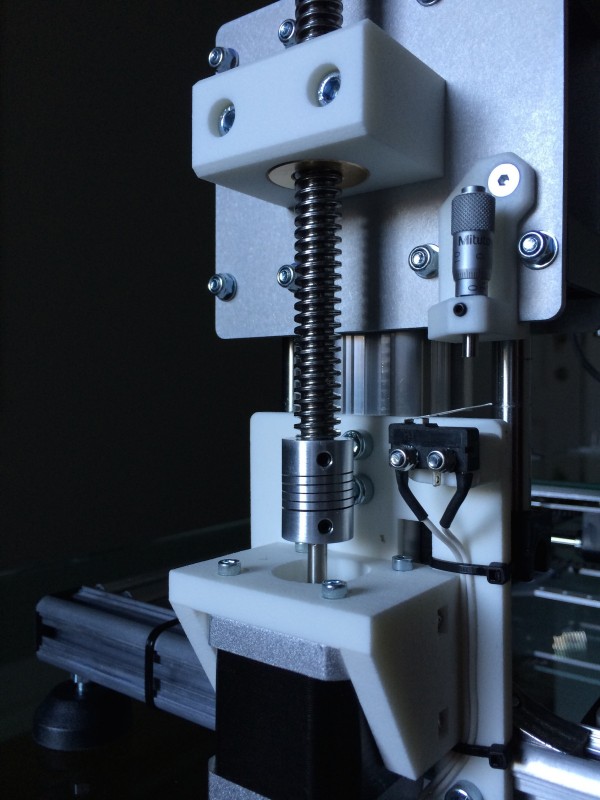

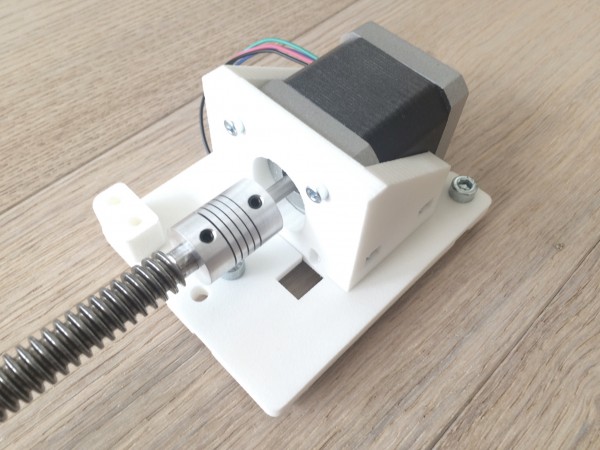

Pour commencer, je vais entièrement reprendre l’axe Z. Sur la K8200 originale, il fonctionne à l’aide d’une tige filetée. Les frottements et le manque de précision font que la qualité d’impression s’en ressent. Ajoutons enfin l’accouplement rigide et souvent désaxé par rapport à la tige. La tige filetée sera remplacée par une vis trapézoïdale et l’accouplement par un raccord souple.

jv4rph s4uw60

Par la même occasion, je vais utiliser un support moteur plus rigide.

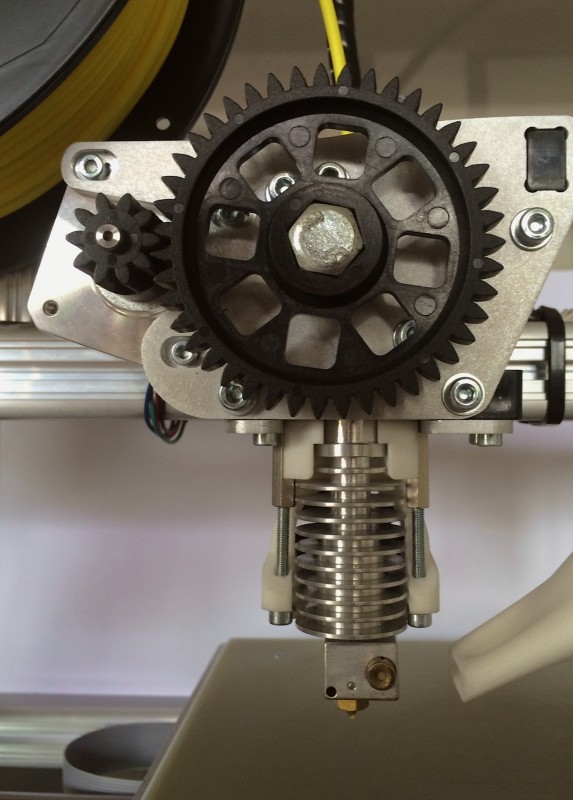

La tête de fusion de l’extrudeur sera remplacée par une ED3, avec un nez de 0.25mm. Dans un second temps, j’aimerais remplacer l’extrudeur au complet, afin d’utiliser du fil 1.75mm. Ce dernier, plus souple, est bien moins cassant que le 3mm. Enfin, in fine, j’aimerais utiliser une tête Kraken, avec 4 extrudeurs!

otlzqc

J’ajouterai enfin un module de contrôle, comme c’est déjà le cas sur la K8200 de l’école. Ce module est particulièrement pratique et utile. Il rend surtout l’imprimante complètement autonome de tout ordinateur.

Je vais documenter chaque étape sur ce blog, avec la liste des fournisseurs. Stay tuned!
